Применение кабеля ВВГ
Силовой кабель ВВГприменяется для распределения и передачи электроэнергии в стационарных установках на номинальное переменное
напряжение 660 В и 1000 В частотой 50 Гц.
Кабель ВВГ используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках,
а также для прокладки на открытом воздухе. Силовые кабели ВВГ не рекомендуются для прокладки в земле (траншеях).
Преимущества
• Низкая цена
• Срок службы провода ВВГ - 30лет.
• Допустимая температура эксплуатации от -50°до +50°С; максимально допустимая температура токопроводящей жилы при эксплуатации: +70°С.
• Не распространяет горение при одиночной прокладке.
Структура кабеля ВВГ
• Токопроводящая жила кабеля ВВГ медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
• Изоляция кабеля ВВГ - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку.
• Изолированные жилы скручены, все жилы кабеля одинакового сечения или одна жила меньшего сечения (жила заземления или нулевая).
• Оболочка кабеля ВВГ - из ПВХ пластиката.

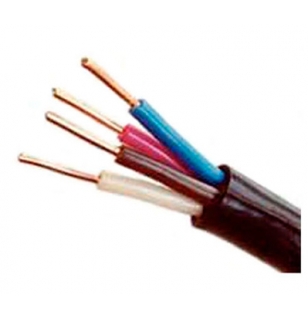

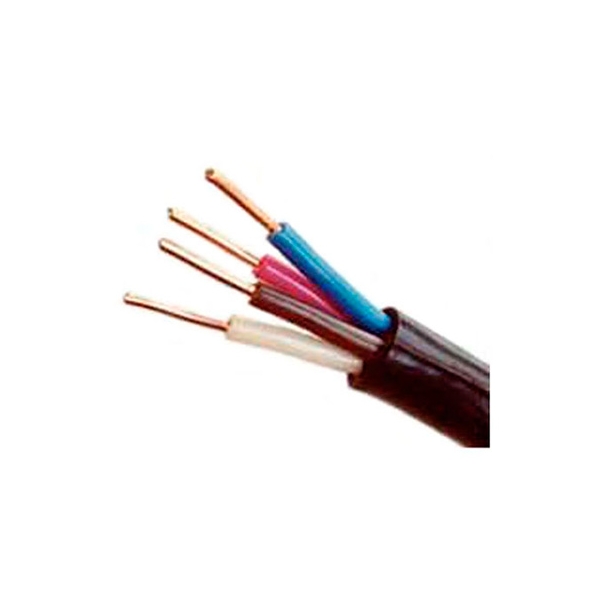

Технические характеристики провода ВВГ 4 х 1,5 мм2
--------------------------
Тип жилы Одножильная
Количество жил 4
Сечение кабеля ВВГ, мм2 1,5
Вес кабеля ВВГ, кг/км 170
Наружный диаметр кабеля ВВГ, мм 7,1
Номинальная частота, Гц 50
Номинальное напряжение, кВ 0,66, 1 и 6
Мин. допустимый радиус изгиба при прокладке 7,5 диаметров кабеля
--------------------------
*Расшифровка кабеля ВВГ :
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитного покрова («голый»)
